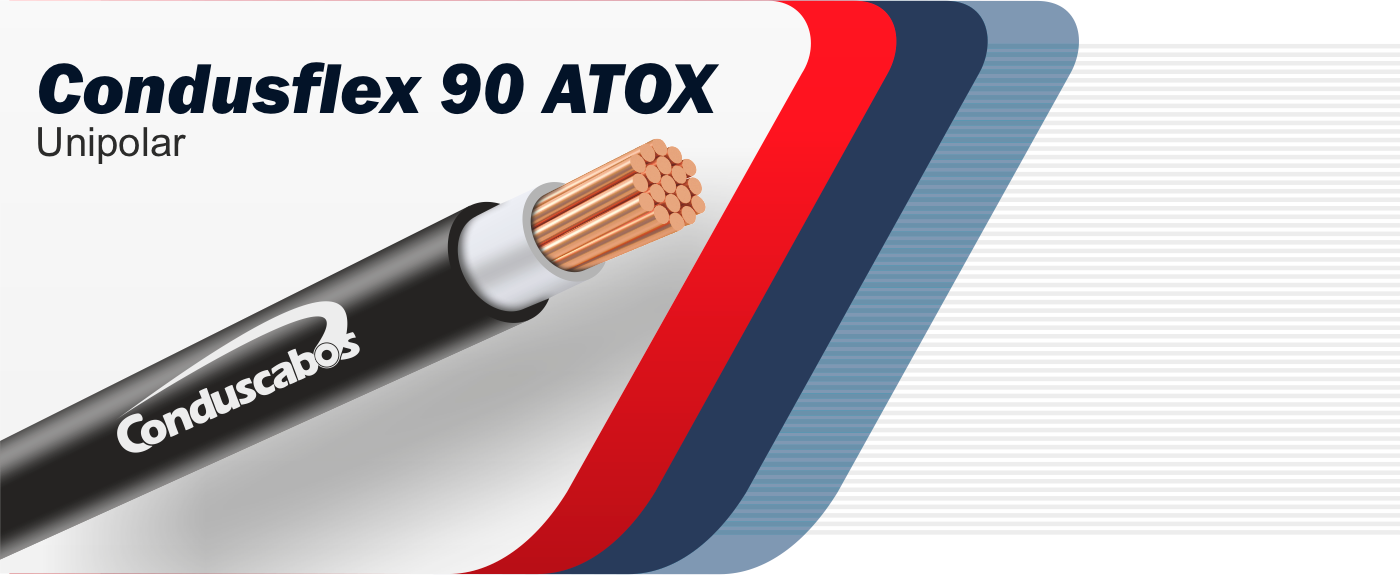

CONDUSFLEX 90 ATOX UNIPOLAR.png

|CABO CONDUSFLEX ATOX 0,6/1 kV 90° C NBR 13248

Astral Magic 1.png

NORMA APLICÁVEL NBR 13248

Cabos de potência e condutores isolados sem cobertura, não halogenados e com baixa emissão de fumaça, para tensões até 1 kV. Portaria 589-2012 anexo V e 640-2012 do INMETRO. Norma NBR 13248.





PRODUTO:

Cabos de potência isolados e cobertos, condutores classe IV de 0,6 / 1,0 kV LSHF-A 90º C Atox.



CONDUTORES:

O condutor deve ser de cobre, com ou sem revestimento metálico, de têmpera mole, na classe IV, conforme especificação norma NBR NM 280.



ISOLAÇÃO:

A isolação dos cabos de potência 90º C deve ser constituída por composto extrudado termofixo à base do copolímero ou terpolimero de etilenopropileno (HEPR), ou polímeros similares, aplicada sobre o condutor de forma a não aderir ao mesmo.



COBERTURA:

A cobertura dos cabos de potência deve ser constituída por composto extrudado poliolefínico termoplástico, não halogenado, tipo (SHF-1).



DESCRIÇÃO DO PRODUTO:

Nas seções: de 1 x 1,5 mm² até 1 x 240,0 mm²

Nas cores: Amarelo – Azul Claro – Branco – Verde – Vermelho – Preto

Cabo Flexível: Classe 04

Tensão: 0,6/1,0 kV

Temperatura:  90°C

Composição: COBRE / HEPR / SHF-1



CABOS MULTIPLOS:

Nas seções: de 2 x 1,5 mm² até 2 x 35,0 mm²

cabo com duas veias: cores azul-claro e preta;

Nas seções: de 3 x 1,5 mm² até 3 x 35,0 mm²

cabo com três veias: cores azul-claro, preta e branca;

Nas seções: de 4 x 1,5 mm² até 4 x 35,0 mm²

cabo com quatro veias: cores azul-claro, preta, branca e vermelha;

Cor da cobertura: Preto

Cabo Flexível: Classe 04

Tensão: 0,6/1,0 kV

Temperatura:  90°C

Composição: COBRE / HEPR / SHF-1



ACONDICIONAMENTO:

Rolos: de 100m do 1,5mm² ao 16mm²

Bobinas: acima de 10mm²



CABOS MULTIPLOS:

Rolos: de 100m 2 x 1,5 ao 3 x 1,5mm²

Bobinas: para todos os diâmetros





Astral Magic 1.png

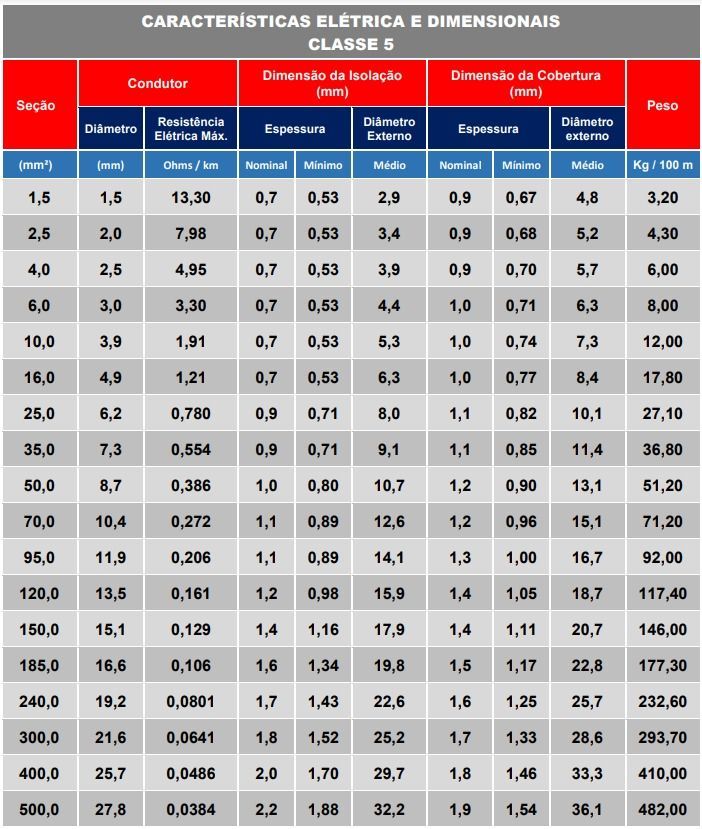

| TABELA DE CARACTERÍSTICAS DIMENSIONAIS E ELÉTRICAS DO CABO

Astral Magic 1.png

CERTIFICADO DE CONFORMIDADE:
