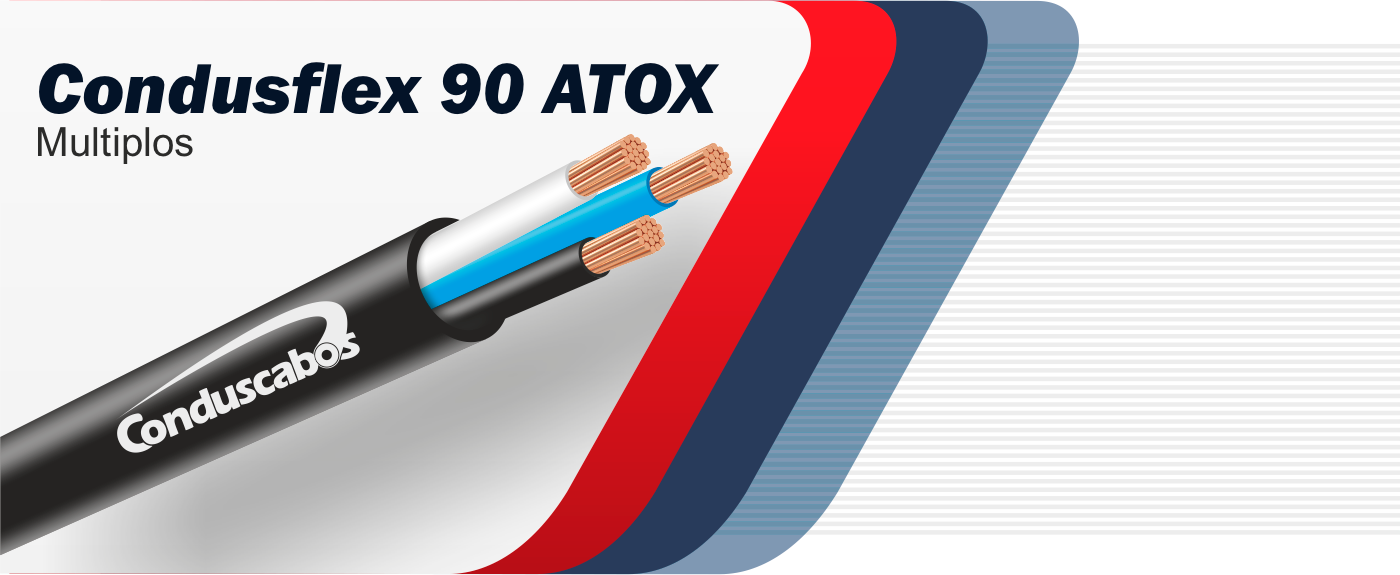

CONDUSFLEX 90 ATOX MULTIPLOS.png

|CABO CONDUSFLEX ATOX 90° C 0,6/1 kV NBR 13248

Astral Magic 1.png

NORMA APLICÁVEL:
NORMA NBR 13248, NORMA NBR 6251 e NORMA NBR NM 280.
PORTARIA DO INMETRO Nº 131 DE 23/03/2022.



PRODUTO:

Cabo de potência, isolação em composto termofixo HEPR, poliolefínico termoplástico (SHF1) - 90°C, 0,6/1kV - Classe 4 e 5.



CONDUTORES:

O condutor deve ser de cobre, com ou sem revestimento metálico, de têmpera mole, na classe 4 e 5, conforme especificação norma NBR NM 280.



ISOLAÇÃO:

A isolação deve ser constituída por composto extrudado termofixo (HEPR) 90°C, (isolação coordenada) conforme a ABNT NBR 6251.



COBERTURA:

A cobertura dos cabos de potência deve ser constituída por composto extrudado poliolefínico termoplástico (SHF1), não halogenado, com características da ABNT NBR 13248.



DESCRIÇÃO DO PRODUTO:



Seção:
Encordoamento classe 4
Nas seções:
de 2 x 1,5 mm² até 2 x 6,0 mm²

Nas seções: de 3 x 1,5 mm² até 3 x 6,0 mm²

Nas seções: de 4 x 1,5 mm² até 4 x 6,0 mm²

Encordoamento classe 5
Nas seções:
de 2 x 1,5 mm² até 2 x 35,0 mm²

Nas seções: de 3 x 1,5 mm² até 3 x 35,0 mm²

Nas seções: de 4 x 1,5 mm² até 4 x 35,0 mm

Cores:
Isolação:

cabo com duas veias: cores azul-claro e preta;

cabo com três veias: cores azul-claro, preta e branca;

cabo com quatro veias: cores azul-claro, preta, branca e vermelha;


Cobertura: Preto



Cabo Flexível: Classe 04 e 5

Tensão: 0,6/1,0 kV

Temperatura:  90°C

Composição: COBRE / HEPR / SHF-1



ACONDICIONAMENTO:

Rolos de 100: 2 X 1,5 / 2 x 2,5 / 3 X 1,5 mm²

Bobinas: para todos os diâmetros

Astral Magic 1.png

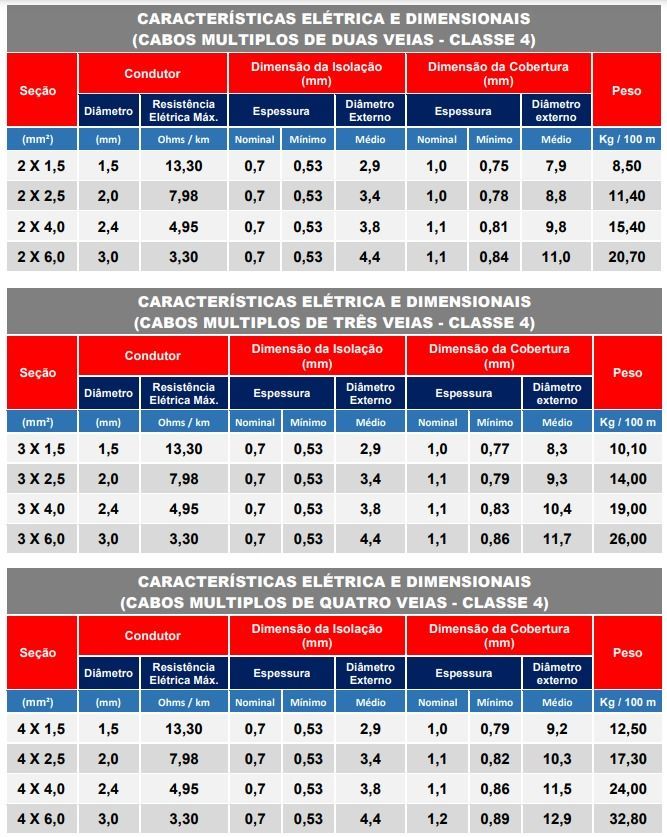

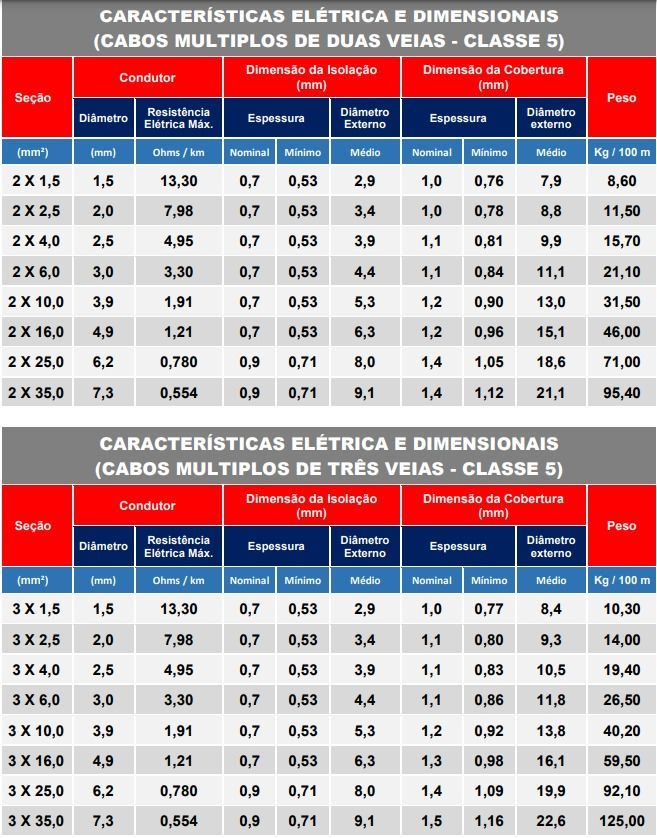

| TABELA DE CARACTERÍSTICAS DIMENSIONAIS E ELÉTRICAS DO CABO

Astral Magic 1.png

 CERTIFICADO DE CONFORMIDADE:
